КЛАПАН СОЛЕНОИДНЫЙ ФЛАНЦЕВЫЙ НОРМАЛЬНО ЗАКРЫТЫЙ ФЛАНЦЕВЫЙ ПРЯМОГО ДЕЙСТВИЯ С ПОРШНЕМ ДЛЯ УПРАВЛЕНИЯ ПОТОКОМ РАБОЧЕЙ СРЕДЫ В ТРУБОПРОВОДЕ
- Рабочая среда: пар, вода, горячая вода, масла, спирт
- Температура рабочей среды: −20…180°С
- Рабочее давление: 0...1 МПа
- Диаметр условного прохода: 25...50 мм
- Материал корпуса: нержавеющая сталь
- Материал уплотнения: PTFE
- Присоединение: фланцевое F1"...F2"
КЛАПАН СОЛЕНОИДНЫЙ ФЛАНЦЕВЫЙ НОРМАЛЬНО ЗАКРЫТЫЙ ФЛАНЦЕВЫЙ ПРЯМОГО ДЕЙСТВИЯ С ПОРШНЕМ ДЛЯ УПРАВЛЕНИЯ ПОТОКОМ РАБОЧЕЙ СРЕДЫ В ТРУБОПРОВОДЕ
- Рабочая среда: пар, вода, горячая вода, масла, спирт
- Температура рабочей среды: −20…180°С
- Рабочее давление: 0...1 МПа
- Диаметр условного прохода: 25...50 мм
- Материал корпуса: нержавеющая сталь
- Материал уплотнения: PTFE
- Присоединение: фланцевое F1"...F2"
-
Описание

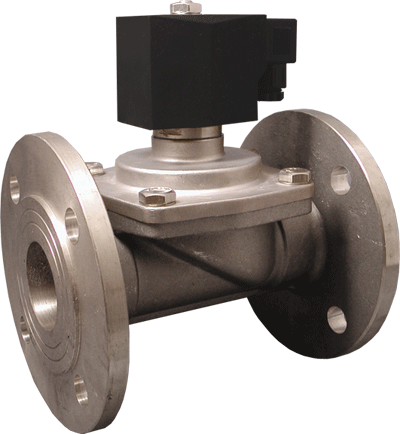

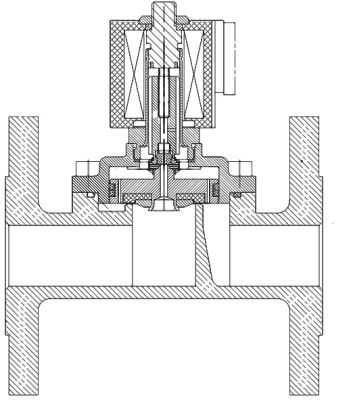

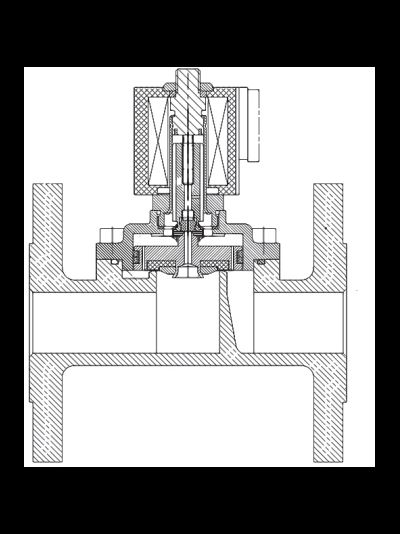

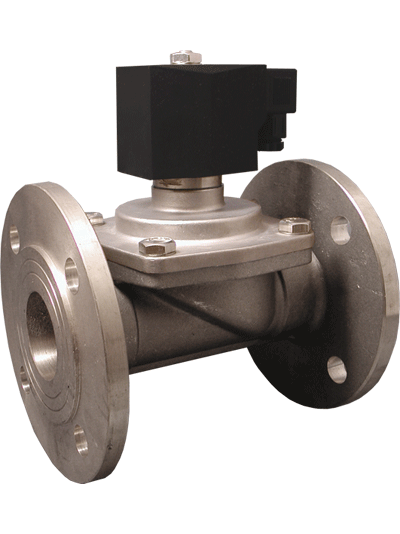

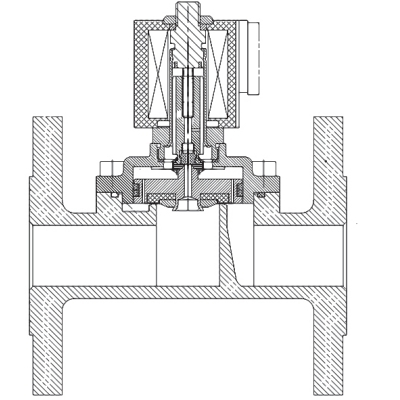

Клапан соленоидный нормально закрытый фланцевый прямого действия с поршнем AR-YCPS31F предназначен для управления потоком рабочей среды в трубопроводе
Особенности:- Долгий срок службы уплотнителя в среде пара
- Конструкция предусматривает долгосрочную эксплуатацию в системе паротрубопроводов
- Срабатывание при нулевом давлении
Принцип действия и область применения:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления.Технические характеристики:
Параметр Значение Рабочая среда Пар, вода, горячая вода, масла, спирт Материал Корпуса Нержавеющая сталь Уплотнения PTFE Температура рабочей среды −20…180°С Рабочее давление 0...1 МПа Диаметр условного прохода 25...50 мм Присоединение Фланцевое F1"...F2" Катушка Ду=25 мм S21H, IP65
Энергосберегающая ASE21H, IP65
Взрывозащищенная ASEx1320, IP65
Взрывозащищенная ASEx282, IP65Ду=32...50 мм SD01H, IP65
Взрывозащищенная ASEx545, IP65Питание S21H, ASEx282, SD01H: =12 В, =24 В, ~24 В, ~110 В, ~220 В;
ASEx1320, ASE21H: =12 В, =24 В, ~220 В;
ASEx545: =24 В; ~24 В, ~110 В, ~220 ВМощность S21H 22 ВА (АС), 15 Вт (DC) ASE21H 5,5 ВА (АС), 12 Вт (DC) ASEx1320 28 ВА (AC), 20 Вт (DC) ASEx282 24 ВА (АС), 17 Вт (DC) ASEx545 15 ВА (AC), 18 Вт (DC) SD01H 35 ВА (АС), 30 Вт (DC)
Модификации:Модель Ду, мм Kv, м³/ч Присоединение Pmin , МПа Pmax , МПа Катушка Вес, кг AR-YCPS3125 FSP 25 10 F1" 0 1 S21H, ASE21H, ASEx1320, ASEx282 3,5 AR-YCPS3132 FSP 32 20 F1¼" SD01H, ASEx545 6,3 AR-YCPS3140 FSP 40 25 F1½" 6,4 AR-YCPS3150 FSP 50 41 F2" 7,6 Габаритные размеры

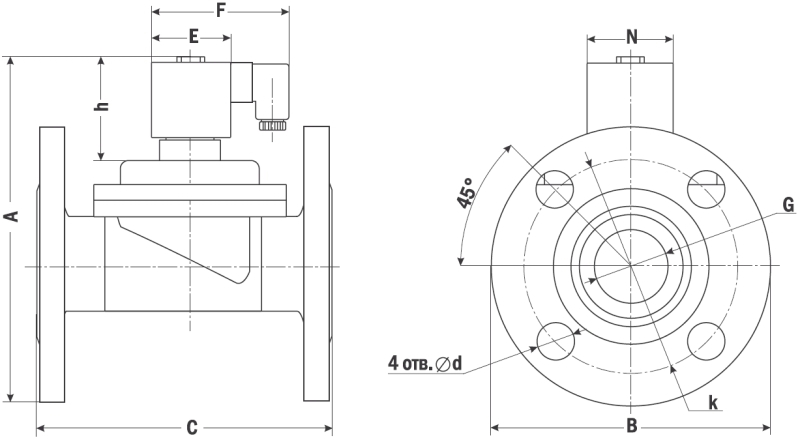

Размер, мм YCPS3125 F YCPS3132 F YCPS3140 F YCPS3150 F A 165 205 215 230 ∅B 115 129 150 157 C 127 152 159 184 G 1" 1¼" 1½" 2" F 76 102 104 102 E 47 75 75 75 N 39 56 56 56 d 13,5 18 18 18 k 74 100 92 107 h 62 98 90 90
Клапан соленоидный нормально закрытый фланцевый прямого действия с поршнем AR-YCPS31F предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Долгий срок службы уплотнителя в среде пара
- Конструкция предусматривает долгосрочную эксплуатацию в системе паротрубопроводов
- Срабатывание при нулевом давлении
Принцип действия и область применения:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления.
Технические характеристики:
| Параметр |
Значение |
|
| Рабочая среда | Пар, вода, горячая вода, масла, спирт | |
| Материал | Корпуса | Нержавеющая сталь |
| Уплотнения | PTFE | |
| Температура рабочей среды | −20…180°С |
|
| Рабочее давление | 0...1 МПа | |
| Диаметр условного прохода | 25...50 мм | |
| Присоединение | Фланцевое F1"...F2" | |
| Катушка | Ду=25 мм | S21H, IP65 Энергосберегающая ASE21H, IP65 Взрывозащищенная ASEx1320, IP65 Взрывозащищенная ASEx282, IP65 |
| Ду=32...50 мм | SD01H, IP65 Взрывозащищенная ASEx545, IP65 |
|
| Питание | S21H, ASEx282, SD01H: =12 В, =24 В, ~24 В, ~110 В, ~220 В; ASEx1320, ASE21H: =12 В, =24 В, ~220 В; ASEx545: =24 В; ~24 В, ~110 В, ~220 В |
|
| Мощность |
S21H | 22 ВА (АС), 15 Вт (DC) |
| ASE21H |
5,5 ВА (АС), 12 Вт (DC) |
|
| ASEx1320 |
28 ВА (AC), 20 Вт (DC) |
|
| ASEx282 | 24 ВА (АС), 17 Вт (DC) | |
| ASEx545 | 15 ВА (AC), 18 Вт (DC) |
|
| SD01H |
35 ВА (АС), 30 Вт (DC) | |
Модификации:
| Модель | Ду, мм | Kv, м³/ч |
Присоединение | Pmin , МПа | Pmax , МПа | Катушка | Вес, кг |
| AR-YCPS3125 FSP |
25 |
10 |
F1" | 0 |
1 |
S21H, ASE21H, ASEx1320, ASEx282 |
3,5 |
| AR-YCPS3132 FSP | 32 |
20 |
F1¼" | SD01H, ASEx545 |
6,3 |
||
| AR-YCPS3140 FSP | 40 |
25 |
F1½" | 6,4 |
|||
| AR-YCPS3150 FSP | 50 |
41 |
F2" |
7,6 |
| Габаритные размеры |
|
| Размер, мм |
YCPS3125 F | YCPS3132 F | YCPS3140 F | YCPS3150 F |
| A |
165 |
205 |
215 |
230 |
| ∅B |
115 |
129 |
150 |
157 |
| C |
127 |
152 |
159 |
184 |
| G |
1" | 1¼" | 1½" | 2" |
| F |
76 |
102 |
104 |
102 |
| E |
47 |
75 |
75 |
75 |
| N |
39 |
56 |
56 |
56 |
| d |
13,5 |
18 |
18 |
18 |
| k |
74 |
100 |
92 |
107 |
| h |
62 |
98 |
90 |
90 |
